Profesionalus plokščių stogų šiltinimas EPS putplasčiu:
išsamus techninis vadovas
Plokščių stogų šiltinimas ir techniniai parametrai:
Lietuvoje privačių namų statyboje plokšti stogai tampa vis populiaresniu sprendimu dėl modernios estetikos ir funkcionalumo. Plokščiu arba sutapdintu laikomas stogas, kurio nuolydis siekia nuo 0,7° iki 7° (1,2% – 12,3%). Šis sprendimas leidžia: racionaliau išnaudoti pastato tūrį, sukurti papildomą erdvę (terasas, žaliuosius stogus), lengviau integruoti saulės energijos sistemas, sumažinti vėjo apkrovas konstrukcijai.
Termoizoliacinių medžiagų techniniai parametrai ir savybės

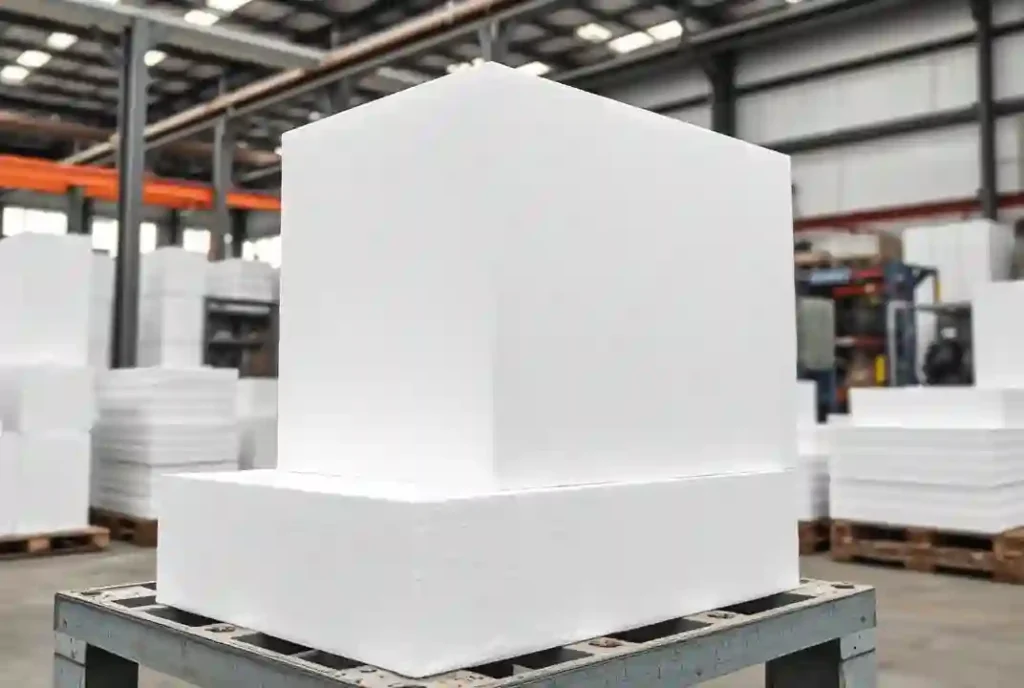

EPS putplasčio tipai ir jų charakteristikos:
Putplasčio tipas | Gniuždymo stipris (kPa) | Šilumos laidumo koeficientas λD (W/mK) | Rekomenduojamas naudojimas |
EPS 80 | ≥80 | 0,037-0,038 | Pagrindiniam šiltinimo sluoksniui |
EPS 100 | ≥100 | 0,035-0,036 | Nuolydžio formavimui, didesnėms apkrovoms |
EPS 80N (pilkas) | ≥80 | 0,031-0,032 | Efektyvesniam šiltinimui, 20% plonesnis |
EPS 100N (pilkas) | ≥100 | 0,030-0,031 | Nuolydžiui formuoti, didesnėms apkrovoms |
Svarbūs techniniai parametrai:
- Vandens įgeriamumas: <2% pagal tūrį (WL(T)2)
- Matmenų stabilumas: ±0,2% (DS(N)2)
- Atsparumas ugniai: E klasė pagal EN 13501-1
- Ilgalaikis gniuždymo įtempis: ≤2% deformacija per 50 metų
- Atsparumas šalčiui-šilumai: >150 ciklų be savybių pokyčio

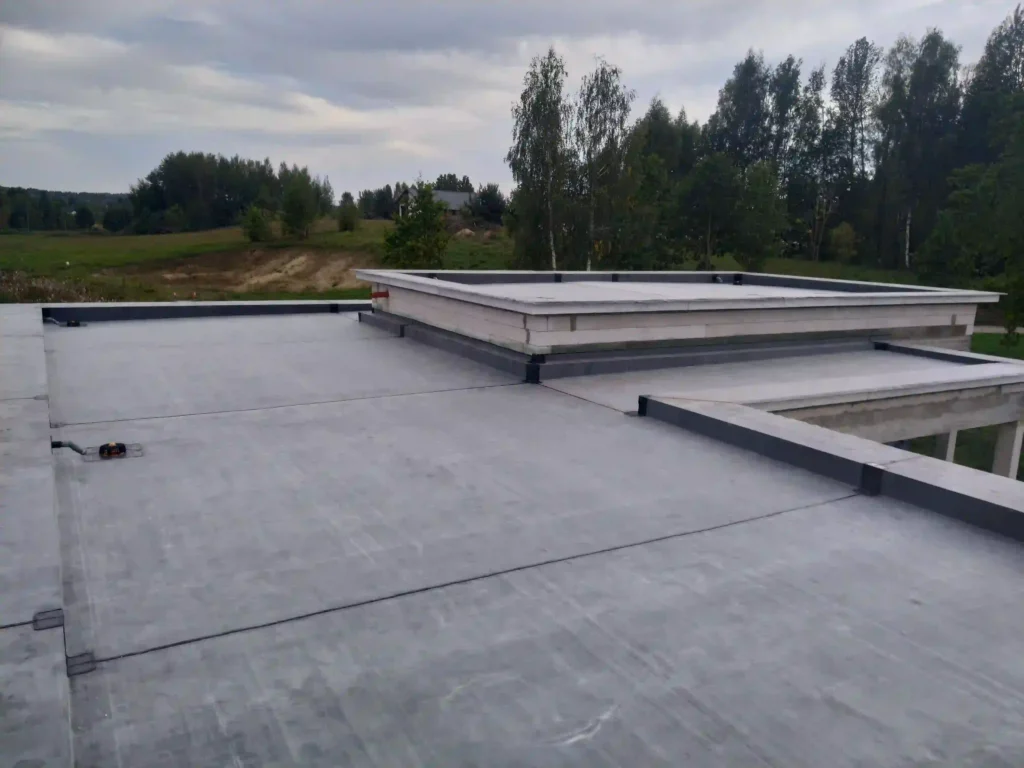

Plokščių stogų šiltinimas, konstrukcijos sluoksniai ir jų funkcijos
Teisingai įrengta plokščio stogo sistema susideda iš šių sluoksnių (nuo apačios į viršų):
Laikančioji konstrukcija: gelžbetonio perdanga, gelžbetonio plokštė, profiliuotas lakštas,
Garų izoliacijos sluoksnis: garo plėvelė 200mkr, prilydoma vienas sluoksnis pirminio bitumo (dažnai įrengus laikinas įlajas gali veikti, kaip laikinas stogas per žiemą), savaime limpanti garo izoliacija (tinkamai įrengus taip pat veikia, kaip laikinas stogas). Labai dažnai klientai įsirenginėja patys ir nesulydo kruopščiai siūlių.
Pagrindinis termoizoliacinis sluoksnis (EPS 80 arba EPS 80N, 150-350 mm)
Nuolydį formuojantis sluoksnis (EPS 100 arba EPS 100N, kintamo storio)
Hidroizoliacinė danga (bituminė, EPDM, PVC)
Apsauginis-balastinis sluoksnis (akmenukai, žaliojo stogo sistema – pasirinktinai) dažnai rekomenduoju kai pro langą matome stogą.
Nuolydžio formavimo techniniai sprendimai
Nuolydžio formavimo principai ir matematiniai skaičiavimai:
Nuolydis (%) | Nuolydis (°) | Pokytis per 1 m | Pokytis per 10 m | Rekomenduojamas naudojimas |
1,0% | 0,57° | 1,0 cm | 10 cm | Minimalus leistinas nuolydis |
2,0% | 1,15° | 2,0 cm | 20 cm | Standartinis rekomenduojamas |
2,5% | 1,43° | 2,5 cm | 25 cm | Rekomenduojamas bituminėms dangoms |
3,5% | 2,00° | 3,5 cm | 35 cm | Intensyvaus lietaus zonoms |
5,0% | 2,86° | 5,0 cm | 50 cm | Sudėtingoms stogo geometrijoms |
Vandens nutekėjimo sistemos:

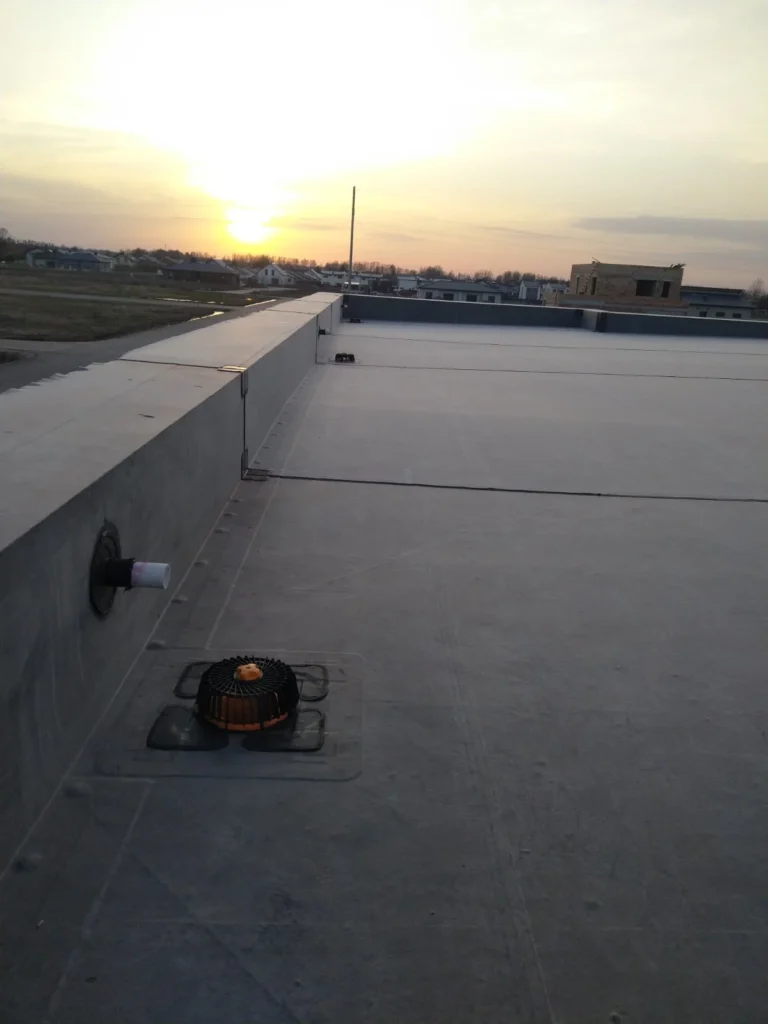

Vidinė sistema – vanduo nukreipiamas į įlajas stogo plokštumoje:
- Reikalingas mažesnis nuolydis (1,5-2,5%)
- Įlajų skaičius: 1 įlaja šoninio pajungimo-150-200 m² stogo ploto, parapetinė įlaja surenka apie 60-70 m2 vandens
- Galima įrengti paslėptą lietvamzdžių sistemą, visada dar rekomenduoju įsirengti šildomą kabelį įlajai
Išorinė sistema – vanduo nukreipiamas į latakus:
- Reikalingas didesnis nuolydis (2,5-3,5%)
- Latakų matmenys: 125-150 mm pločio
- Lietvamzdžių skaičius: 1 vnt. / 70-100 m² stogo ploto
Montavimo technologija ir reikalavimai
Pagrindo paruošimas:
- Pagrindo drėgmė: ≤4%
- Paviršiaus lygumas: ±5 mm per 2 m ilgį
- Pagrindo temperatūra montavimo metu: >+5°C
Termoizoliacijos tvirtinimo metodai:
- Mechaninis tvirtinimas:
- Smeigių skaičius: 4-8 vnt./m² (priklausomai nuo vėjo zonos)
- Smeigių ilgis: termoizoliacijos storis + min. 35 mm įsukimas į pagrindą
- Smeigių tipas: teleskopinės su metaline šerdimi, atsparumas korozijai C3 klasė (apie tai galite paskaityti plačiau čia)
- Klijavimas:
- Poliuretaniniai klijai: 150-250 g/m²
- Klijų juostų išdėstymas: kas 25-30 cm
Plokščių montavimo taisyklės:
- Siūlių persidengimas tarp sluoksnių: min. 200 mm
- Maksimalus tarpas tarp plokščių: 10 mm
- Plokščių išdėstymas: „šachmatine" tvarka
- Deformacinės siūlės: kas 15-20 m abiem kryptimis
Energinis efektyvumas ir ekonominis naudingumas
Šilumos perdavimo koeficientai pagal energinio naudingumo klases:
Energinio naudingumo klasė | Reikalaujamas U vertė (W/m²K) | Rekomenduojamas EPS storis (mm) |
A+ | ≤0,10 | 300-350 |
A++ | ≤0,09 | 350-400 |
A+++ | ≤0,08 | 400-450 |
Papildomi techniniai sprendimai ir galimybės
Specialūs pritaikymai:
- Žalieji stogai – papildoma apkrova: 80-150 kg/m² (reikalingas EPS 150-200)
- Saulės elektrinių montavimas – tvirtinimo taškų apkrova: 15-25 kg/tvirtinimo taškas
- Eksploatuojamos terasos – reikalingas gniuždymo stipris: ≥150 kPa
Kiti sprendimai:
- Integruotos lietaus vandens surinkimo sistemos
- Kombinuotos termoizoliacijos sistemos su PIR plokštėmis, montuojant EPDM dangą klijuojama sistema, nes epdm klijai tirpdo EPS
- Pagaminti parapetų elementai iš EPS
Kokybės užtikrinimas ir garantijos
- Stogo konstrukcijos garantija: 10-15 metų
- Putplasčio termoizoliacijos garantija: 25-30 metų
- Rekomenduojama periodinė priežiūra: 1-2 kartus per metus
- Sertifikuotos medžiagos pagal EN 13163 standartą
- Atitikimas STR 2.05.02:2008 „Statinių konstrukcijos. Stogai" reikalavimams
Teisingai suprojektuota ir įrengta plokščio stogo sistema su putplasčio termoizoliacija užtikrins ilgalaikį pastato energinį efektyvumą, konstrukcijos patikimumą ir komfortą visą pastato eksploatacijos laikotarpį.
